スピードあるサービスで、皆さまに満足をお届けします

昭和63年4月にサンエストレーディングを設立以来、電子工業界で北米・ヨーロッパを中心とした海外メーカーとの取引および輸出入業務と、国内の顧客との取引で得られた信頼関係とネットワーク網を生かし、シリコン、化合物半導体、酸化物結晶、レアアース、レアメタル、半導体製造用の副資材(カーボン、SiC、PBN、石英、各種高純度金属)、光通信用のレーザーおよび受光素子など、様々な製品を取り扱ってまいりました。
新しいアイテムとしては航空機部品の輸出、自動運転用LiDAR関連製品の輸入販売を始め、オランダのSMART Photonics社が始めた、光デバイス・フォトニクス回路向けのInPウェハーの受託生産サービスも展開しております。
今後も、私たちはスピード(Speed)あるサービス(Service)を持って、皆様に満足(Satisfaction)をお届けいたします。

PRODUCTS

WHAT'S NEW

OPIE’17 レーザーEXPO ご来場のお礼

2017年4月19日~4月21日にパシフィコ横浜にて開催されました「OPIE’17 レーザーEXPO」に出展いたしました。弊社ブースにお立ち寄りいただき、誠にありがとうございました。 出展製品に関しましてご不明な点、ご入り用な資料等ございましたらお気軽にお申し付けください。

【会期】 2017年4月19日~4月21日
【会場】 パシフィコ横浜 展示ホール/アネックスホール


Princeton Lightwave社 ガイガーモードセンシング技術

シングルフォトン検出器を利用して高性能LiDARが実現しました。
Geiger Cruizer™ Demoをご覧ください。


自動運転用 LiDAR




精密地図作製用 LiDAR

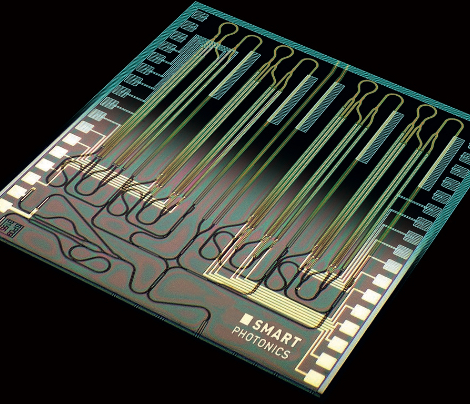

SMART Photonics社 独立系InPファウンドリサービスのご提供
オランダのアイントホーフェンに所在する専業InPファウンドリメーカーです

InP系光デバイス・フォトニック回路に関するデザインから製造までをサポートします。

顧客指定プロセスまたはSMART Photonicsが保有するProcess Design Kit (PDK)をもとに、InPベースフォトニクス集積回路を生産いたします。

対応能力

SMART Photonicsは、InPウェハ用にセットアップされた2インチと3インチの両方を処理するⅢ-Ⅴ族製造施設を保有しています。その他のⅢ-Ⅴ材料の処理もご要望に応じて可能です(エピタキシャル成長を除く)

専門分野

  • フォトダイオード、SOA、SLEDからDFBおよびEMレーザーまでのフォトニック コンポーネント(埋め込みデバイスとリッジ デバイスの両方)
  • 顧客指定プロセスまたはSMART Photonicsが保有するジェネリック集積化プロセスをベースとするフォトニック集積回路
サービスおよび対応力
ガス検知用フォトニック集積回路
アクティブフォトニック回路設

提供可能なサービスは

Epitaxy
・Multi-wafer MOVPE reactors for base wafer growth, regrowth and overgrowth
Lithography
・High throughput, high resolution (>100nm)-DUV-canner
・0.7μm projection litho –l-Line stepper
・High resolution (<100nm)-E-beam
・0.6μm contact litho –contact aligner
Etching
・Cassette-based wet etching
・ICP for single and multi-wafer etching
・RIE dedicated tools for photoresist, dielectric and polymer etching
Dielectrics
・PECVD for SiOx and SiNx
Metallization
・E-beam evaporation
・Sputtering
・Plating
Back-end
・Grinding and polishing
・Scribe and break
・Optical coatings
